Vilka är komponenterna i en FCU?

Som en erfaren FCU -leverantör i VVS -industrin har jag haft förmånen att bevittna utvecklingen och komplikationerna från Fan Coil -enheter (FCUS) från första hand. FCUS är viktiga komponenter i många värme-, ventilations- och luftkonditioneringssystem (HVAC), vilket erbjuder en flexibel och effektiv lösning för temperaturkontroll i olika miljöer, från bostadslägenheter till stora kommersiella byggnader. I den här bloggen kommer jag att fördjupa de viktigaste komponenterna som utgör en FCU, vilket ger dig en omfattande förståelse för hur dessa enheter fungerar.

Värmeväxlare

Värmeväxlaren är hjärtat i en FCU. Dess primära funktion är att överföra värme mellan luften som passerar genom enheten och köldmediet eller varmt/kallt vatten som cirkulerar i spolarna. Det finns två huvudtyper av värmeväxlare som vanligtvis används i FCU: koppar - fin- och aluminium - finvärmeväxlare.

Koppar - Fin värmeväxlare är mycket effektiva på grund av Coppers utmärkta värmeledningsförmåga. De är hållbara och motståndskraftiga mot korrosion, vilket gör dem till ett populärt val för high -end FCUS. Aluminium - Fin värmeväxlare är å andra sidan lättare och mer kostnad - effektiva. De används ofta i budget - vänliga FCU: er utan att offra för mycket när det gäller prestanda.

Utformningen av värmeväxlaren spelar också en avgörande roll. En väl utformad värmeväxlare kommer att ha en stor ytarea för att maximera värmeöverföringen. Detta uppnås vanligtvis genom användning av fenor, som ökar kontaktområdet mellan luften och spolarna. Avståndet och formen på fenorna är noggrant optimerade för att balansera värmeöverföringseffektivitet och luftmotstånd.

Fläkt

Fläkten ansvarar för att flytta luft genom FCU. Det finns flera typer av fans som används i FCU: er, inklusive centrifugalfläktar och axiella fans.

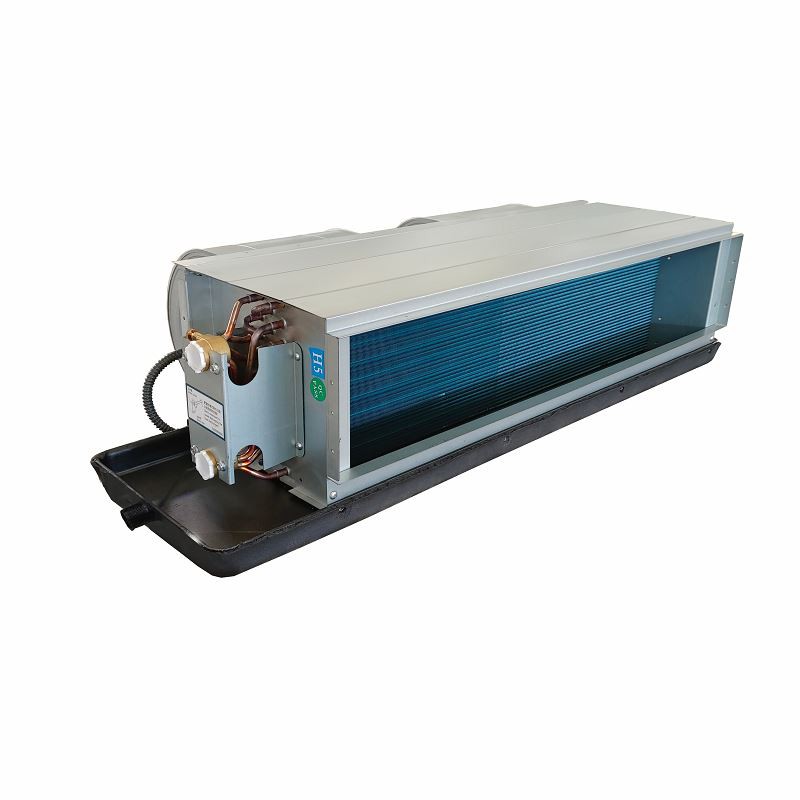

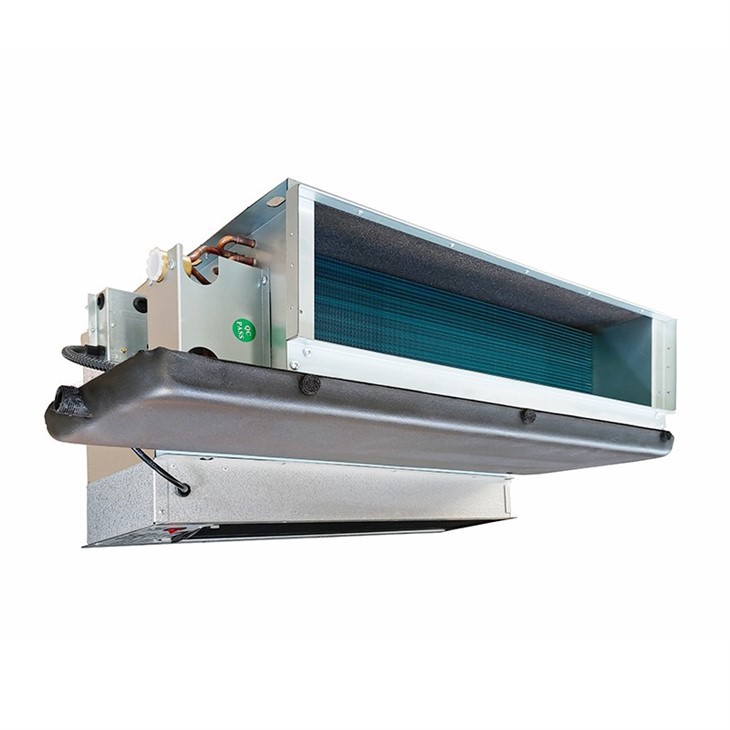

Centrifugalfläktar är kända för sina höga tryckfunktioner. De kan flytta luft mot relativt hög motstånd, vilket gör dem lämpliga för applikationer där luften måste tvingas genom kanalverk eller filter. Centrifugalfläktar används ofta iTak dolt fläktspolenhet, där luften måste resa genom ett komplext kanalsystem.

Axiella fläktar är å andra sidan mer effektiva att flytta stora volymer luft vid lågt tryck. De används ofta iExponerad fläktspole enhetochKassettfläktspole, där luften kan släppas direkt in i rummet utan behov av en lång kanalkörning.

Fläktens hastighet kan vanligtvis justeras för att kontrollera luftflödeshastigheten. Detta gör det möjligt för FCU att uppfylla olika kyl- eller uppvärmningskrav baserat på rymdets beläggning och miljöförhållanden.

Filtrera

Filter är en viktig komponent i en FCU eftersom de hjälper till att förbättra luftkvaliteten inomhus. De tar bort damm, pollen och andra luftburna partiklar från luften innan den cirkuleras in i rummet.

Det finns olika typer av filter tillgängliga, med varierande nivåer av filtreringseffektivitet. Den vanligaste typen är ett engångsglasfilter, som är billigt och ger grundläggande filtrering. För filter av högre kvalitet kan filter veckas eller HEPA (högeffektivpartikelluft) användas. PLYGA FILTER har en större ytarea, vilket gör att de kan fånga fler partiklar, medan HEPA -filter kan ta bort upp till 99,97% av partiklarna så små som 0,3 mikron.

Regelbunden filterbyte är avgörande för att upprätthålla FCU: s prestanda och säkerställa god inomhusluftkvalitet. Ett igensattfilter kan begränsa luftflödet, minska enhetens effektivitet och till och med orsaka skador på fläkten och andra komponenter.

Hus

Huset för en FCU tjänar flera syften. Den omsluter alla interna komponenter, skyddar dem från skador och ger ett säkert och estetiskt tilltalande utseende. Huset hjälper också till att rikta luftflödet i enheten och förhindra luftläckage.

Hus är vanligtvis gjorda av metall eller plast. Metallhus är mer hållbara och tål hårda miljöer, men de kan vara tyngre och dyrare. Plasthus är lätta och kostnad - effektiva, och de kan enkelt formas i olika former för att passa olika installationskrav.

Utformningen av huset påverkar också FCU -ljudnivån. Ett väl utformat hus kommer att ha ljud - isolerande material för att minska bruset som genereras av fläkten och andra rörliga delar. Detta är särskilt viktigt i applikationer där tyst drift krävs, till exempel i sovrum och kontor.

Kontrollsystem

Kontrollsystemet för en FCU gör det möjligt för användaren att justera temperaturen, fläkthastigheten och andra inställningar. Det kan vara en enkel manuell kontrollpanel eller ett mer sofistikerat elektroniskt kontrollsystem.

Manuella kontrollpaneler är enkla att använda och är lämpliga för grundläggande applikationer. De har vanligtvis en temperaturröja och en fläkthastighetsomkopplare, vilket gör att användaren kan ställa in önskad temperatur och luftflödeshastighet.

Elektroniska styrsystem erbjuder å andra sidan mer avancerade funktioner. De kan anslutas till ett bygghanteringssystem (BMS), vilket möjliggör centraliserad kontroll och övervakning av flera FCU: er. Elektroniska styrsystem kan också använda sensorer för att automatiskt justera inställningarna baserat på rumstemperatur, luftfuktighet och beläggning. Detta hjälper till att optimera energiförbrukningen och förbättra komfortnivåerna.

Vattenventiler (för vatten - kylt FCUS)

I vatten - kylda FCU: er används vattenventiler för att kontrollera flödet av varmt eller kallt vatten genom värmeväxlaren. Det finns två huvudtyper av vattenventiler: tvåvägsventiler och tre vägsventiler.

Tvåvägsventiler är enkla - av ventiler som antingen tillåter eller blockerar vattenflödet. De används ofta i applikationer där en binär kontroll av vattenflödet är tillräcklig. Tre -vägsventiler kan å andra sidan reglera vattenflödet mellan två olika stigar. De används ofta i mer komplexa system där temperaturen måste kontrolleras exakt.

Driften av vattenventilerna styrs vanligtvis av FCU: s styrsystem. När rumstemperaturen måste justeras skickar styrsystemet en signal till vattenventilen för att öppna eller stänga och därmed reglera mängden värmeöverföring i värmeväxlaren.

Sammanfattningsvis är en FCU en komplex utrustning som består av flera viktiga komponenter, var och en spelar en viktig roll i sin prestanda. Att förstå dessa komponenter kan hjälpa dig att fatta ett informerat beslut när du väljer en FCU för dina specifika behov. Om du letar efter enTak dolt fläktspolenhetför en kommersiell byggnad eller enExponerad fläktspole enhetFör ett bostadsutrymme kommer det att säkerställa att du får en enhet som uppfyller dina krav när det gäller effektivitet, prestanda och inomhusluftkvalitet.

Om du är på marknaden för en FCU och har några frågor eller behöver hjälp med att välja rätt enhet för ditt projekt, tveka inte att nå ut. Vårt team av experter är alltid redo att hjälpa dig med dina upphandlingsbehov och vägleda dig genom processen. Vi ser fram emot möjligheten att arbeta med dig och ge dig FCU: s högkvalitativa som uppfyller dina förväntningar.

Referenser

• ASHRAE Handbook - HVAC -system och utrustning. American Society of Heat, kyl- och luftkonditioneringsingenjörer.
• "Fan Coil Unit Design and Application" av HVAC & R Research Institute.
